AE Playシリーズ（ビデオ操業支援）
AE Playシリーズ（ビデオ操業支援）
- ビデオ検索再生システム ラインアップ紹介
（PDFファイル：1.12MB）
概要
ビデオ検索再生システムのAE Playシリーズは、ニーズが増大しているカメラによる操業の監視を支援します。
録画したファイルを円滑にワンタッチで選択して再生あるいは再生すべき時間をワンタッチで頭出し再生する等の使いやすさを提供します。
AE Playシリーズは、AVEVA Edgeの優れた拡張性にて多くの機能を追加し、より大きな操業・品質改善に貢献できます。
商品体系
| 商品名 | 録画方式 | 主要機能 | 備考 | 動画 |
|---|---|---|---|---|
| AE PlayView | イベント録画 | 録画ファイル管理、ワンタッチ再生 | チョコ停ウォッチャーmini （因幡電機産業製） |
動画へ |
| AE PlayEX | 連続録画 | ワンタッチ再生・頭出し、スマホ連携、地図連携等オプション機能豊富 | Genetec製VMS （JFE商事エレクトロニクス社取扱い） 三菱電機社製ネカ録6その他 |
動画へ |
| AE PlayAssist | 連続録画 | ワンタッチ再生・頭出し AESアプリへの機能追加容易 |
ケービデバイス製ビデオサーバ |
注１：「AE PlayEX」はJFE商事エレクトロニクス社のプラントデータ・映像統合システム「SDxV®-FA」に採用されています。
特徴
１．カメラでの監視ニーズに合わせて、最適な商品の選択が可能
２．AE Playシリーズは、SCADAソフト AVEVA™ Edge で開発しているので、
① AVEVA Edgeのシンクライアントも使用可能
② カスタマイズ、機能拡張が容易
③ AVEVA Edgeの稼働監視、SCADAシステムとの連携、機能強化が容易
稼働監視のAVEVA Edgeのアプリケーションソフト（ AE Monitor、AE MonitorEX）との連携が可能
３．特にGenetec製VMSを使用の場合は、スマホとの連携、画像解析（AIの侵入検知、異常検知等）可能
異常検知については、AI/画像解析のパートナーとお客様のニーズに応えます。
４．AVEVA Edge以外に、Plant SCADAでも同様のシステムを提供します。
システム構成イメージ
機能拡張イメージ
１．AVEVA Edgeアプリケーションとして
① モバイル端末の活用
② SCADA監視制御機能を追加
SCADAと映像の統合監視へと拡張
映像の高度なAI解析等で従来困難で、現地確認作業等の効率化 ※例1
③ AE Monitorシリーズの稼働監視機能を追加 ※例2
２．カメラ監視機能
① 検知結果をAVEVA Edgeにてアラーム表示
② 検知結果をAVEVA Edgeにてアラームメール送信
③ 表示のビジュアル化AI活用
ラインクロス検知 ※例3
エリア検知
異常品/異常状態検知（コンベア乗り継ぎ部のあふれ等）
３．VMS機能のさらなる活用
① スマートフォン連携によるウェアラブルカメラ化
② 入退室管理機能
③ 地図機能：地図データ上にカメラ位置、異常位置などのプロット
④インシデント発生時、リアルタイムで、該当カメラの映像が吹き出しで表示
カメラ録画検索再生システム 「 AE Play 」 （ 因幡電機産業製 / チョコ停ウォッチャー mini 連携 ）
- 録画検索システム紹介 （PDFファイル：1.21MB）
【構成概要】
【チョコ停ウォッチャーの録画ファイルをAE PlayViewへダウンロードで、再生中も録画が可能で検索も簡単】
【録画検索・再生画面例】
カメラ録画検索再生システム 「 AE PlayEX Ver.2 」
- ネットワークビデオレコーダー操業監視支援システム『AE PlayEX』紹介 （PDFファイル：1.39MB）
【映像監視の課題と AVEVA Edge での機能】
| 【映像監視の課題】 ①高い需要があるものの、中小規模の現場では製造規模とシステムの不一致に悩む声がありました。 ②録画ファイル（時刻）だけで必要なファイルを探すことは難しい ③操業情報と連携し録画情報を検索・再生できる運用にしたい |
 |

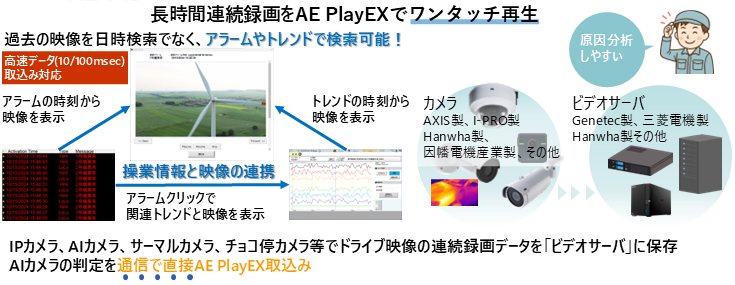

| 【AE PlayEX】の機能 ①必要最低限の機能でスタート、必要な機能を後で簡単にカスタマイズできる。 ②設備をクリックするとリアルタイムカメラのポップアップが表示 ③アラーム履歴を参考に録画データの選択・表示が簡単に操作できる ④カーソル位置選択で開始時刻の選択を実施し、カメラ番号選択と「再生」クリックで録画再生を開始 |
|
| アラーム/イベント（リアルタイム・履歴）とカメラ表示の連携 リアルタイムのアラーム発生で紐づくカメラ表示アラームを選択して「録画再生」クリックでアラーム発生時刻－α秒から録画再生を開始 アラームとトレンドグラフを連携、さらにビデオ表示ができる。 |
【構成概要】
仕様
| カメラ仕様 | AE PlayEX ver.2 | ||
|---|---|---|---|
| カメラ台数 | MAX30台（30台を超える場合も対応可能） | 適用ソフト | AVEVA Edge 2023R2 |
| カメラベンダー | i-PRO、AXIS等、使用時事前に評価 | 入出力点数 | 標準1,000点 6万点超えも可能 |
| ビデオサーバベンダー | Genetc製、三菱電機製「ネカ録6」、 KBデバイス製（別アプリ） |
トレンド | 1画面最大表示ペン数8ペン オプションでアップ可能 |
【録画検索・再生画面例】
① リアルタイム映像表示画面
② アラームリアル/履歴・再生開始・閲覧画面
③ トレンド履歴・再生開始・閲覧画面
④ アラームとトレンドを連携し、アラームクリックで関連トレンドと映像を表示
参考【異常検知（AI）】
| 異常検知項目 | コメント / 用途 | 業界 | 参考写真 | |
|---|---|---|---|---|
| 1 | 体温記録システム | 健康管理 | 建設業 |  |
| 2 | 加工機内切り粉検知 | 切り粉 | 製造業 |  |
| 3 | 製品員数カウント | パイプ | 製造業 |  |
| 4 | 製品数量カウント | 足場機材 | 建設業 |  |
| 5 | 射出成型機の樹脂垂れ検知 | 射出成型 | 製造業 |  |
| 6 | サイズ測定、異常形状検知 | リング | 製造業 |  |
| 7 | 文字認識 | 印刷した文字の検知 | 製造業 |  |
| 8 | ワイヤ外れ | ローラのワイヤの外れ検知 | 製造業 |  |
| 9 | 物体検知→カウント | 資材を識別、種類毎に カウント |
製造業/建設 |  |
| 10 | アナログメータ読取り | アナログメータ値を読取り 異常判断 |
製造業 |  |
| 11 | 放電部スパーク検出 | 放電部の劣化等の監視 | 製造業他 |  |
| 12 | 寸法検出 | 大まかな大きさを知る | 製造業 |  |
ネットワークビデオレコーダー操業監視支援システム 「 AE PlayAssist 」
- ネットワークビデオレコーダー操業監視支援システム『AE PlayAssist』紹介 （PDFファイル：1.35MB）
AI検知ソリューション
AIで画像から異常検知 ニーズをお知らせください
| ラインクロス検知 | エリア検知 | 異常品/異常状態検知 |
|---|---|---|
画面上に引いたラインを対象が通過 |
画面上に指定したエリアに対象が進入 |
正常な画像と異常な画像に認識 |
ネットワークビデオレコーダーの録画日数表（目安）
機能
１．システムの機能

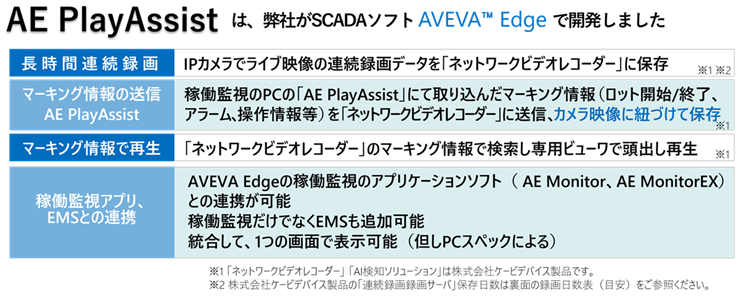

設備のAES稼働監視システムに次の機能を追加し、カメラによる操業監視の支援を行う。
① 設備のカメラ監視
設備をクリックするとリアルタイムカメラのポップアップが表示される。
ポップアップの場所とサイズを変更できるか？
アラーム発生で自動的にカメラのポップアップが表示される。
画像のAI処理にて、操業の異常を通知する。
② アラーム/イベント（リアルタイム・履歴）とカメラ表示の連携
リアルタイムのアラーム発生で紐付くカメラ表示
アラーム選択して「再生」クリックにて、アラーム発生時刻―α秒から録画の再生を開始
③ トレンド表示とカメラ表示の連携
カーソル位置選択で開始時刻の選択を実施し、カメラ番号選択と「再生」クリックにて、録画の再生を開始する。
アラーム選択して「再生」クリックにて、アラーム発生時刻―α秒から録画の再生を開始
④ アラーム発生時刻前後に合わせたトレンドの表示と録画をワンタッチで再生可能
システム構成図
