サンプルソフト(有償) & ソリューション (稼働監視 / スケジューラ)

スケジューラ・ビル監視・空調監視

スケジューラ

スケジューラは、プログラミングで製作した機能ではなく、AVEVA Edge が持つ機能ですべてを実現していますので、カスタマイズが容易で、お客様独自のシステムあるいはスケジューラが製作・使用が可能です。
スケジューラの単独での提供も可能です。 スケジューラは、電源ON/OFF、機器のON/OFFと設定値の変更等、いろんな用途で使用ができます。
スケジューラを使用して、Ethernet、BACnet、LonWorks、PLC との、オープンなビル監視・空調監視を実現できます。            マスタースケジュール画面
マスタースケジュール画面
スケジュール実行中画面
スケジュール実行中画面

特徴
  • 簡単にビル監視・空調監視のサーバ/クライアントシステムが容易にWebベースで構築できます。
  • クライアントには、タブレット(iOS、Android)も使用可能です。
  • プログラミングで製作した機能ではなく、AVEVA Edge が持つ機能ですべてを実現していますので、お客様独自のシステムあるいはスケジューラが製作・使用が可能です。
  • IoT思想をベースとした、階層型のシステムが実現できます。
  • EMS(エネルギ-管理システム)も、豊富なグラフ化機能(アニメーション活用/カスタムウィジェット)にて、容易に実現ができます。

展示会場イメージ1
電力量グラフ例(月間)

稼働監視

【AVEVA Edge で実現する設備と人対応の稼働監視システムの特徴】

他の SCADA ソフトでは表現できない機能を AVEVA Edge は豊富に持っています。
プログラムレスで柔軟にシステムを構築でき、妥協のない設備と人の設備稼働管理システムを構築できます。
パトライト社 AirGrid、因幡電機社製 Signal Watcher および PLC 等と接続した稼働監視のサンプルソフトの提供、あるいはカスタマイズしたソリューションの提供を実施します。

また稼働監視は、様々な装置との組み合わせが必要になります。 AVEVA Edge で実現する稼働監視の全体概要を示します。

稼働監視概要

1.設備との通信ドライバーが豊富

因幡電機社製 Signal Watcher と人感センサーとの EnOcean 経由の通信、パトライト社 AirGrid、SNMP、PLC (三菱電機製、オムロン製、キーエンス製等)、Modbus、OPC UA 等のドライバーソフトを付属

2.稼働管理に必要な機能が充実

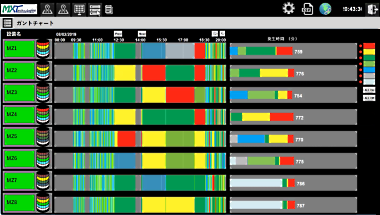

稼働監視画面01
  • ガントチャート表示(色毎の複数表示も可能)
  • グラフィック表示(各種アニメーション機能)
  • 演算機能、ロジック
    簡単なスクリプトで高機能を実現
  • アラーム/イベント監視機能
  • 異常のメール送信機能
  • トレンド機能
  • グラフ機能
    積層棒グラフ+折れ線グラフ、円グラフ 等
  • 帳票表示(CSV 出力も可能)
3.アンドン、稼働監視から OEE(設備総合効率)までの幅広い機能を実現
4.稼働監視にとどまらず、本来のSCADA機能である監視制御との統合システム

アニメーション GIF、アニメーションPNG、SVGなど、さまざまなフォーマットの画像を表示することができます。
ユーザーが画像のリストを設定し、高度なアニメーションやエフェクトを作成することができます。
セキュリテイ機能の強化も可能です。

市販されている設備稼働監視の課題

  • プログラミングで作り込まれた専用の機能の設備稼働監視
    →機能を実現するためにカスタマイズ
    →複雑で高価なシステムに
    →レベルアップ・改造のコストアップ
  • OS、最新IT 技術の対応の継続は難しい。

AVEVA Edge を活用した稼働監視の例

稼働監視 「 AE Monitor 」

稼働に関するデータ源によって、次の 3 通りの稼働監視を実現できます。因幡電機産業社 Signal Watcher を使用する場合は、アプリケーションをパッケージソフトとして提供致します。
パトライト社 AirGrid と因幡電機産業社 Signal Watcher を使用する場合は、アプリケーションをパッケージソフトとして提供致します。

  • 【ソリューション1】 因幡電機産業社 Signal Watcher および人感センサーを活用した稼働監視
  • 【ソリューション2】 パトライト社AirGridを活用した稼働監視
  • 【ソリューション3】 PLCデータを活用した稼働監視

画面例
稼働監視画面02 稼働監視画面03

稼働監視画面04 稼働監視画面05

稼働監視 「 見え次郎 」

精密プレス工業株式会社が自社向けの稼働監視システムを AVEVA Edge で構築 ( MXT にて製作) し、稼働監視ソフトとして販売しています。

見え次郎1

見え次郎2

カメラ録画検索再生システム 「 AE PlayView 」 ( 因幡電機産業製 / チョコ停ウォッチャー mini 連携 )

【構成概要】

録画検索システム01

【チョコ停ウォッチャー mini の課題と AVEVA Edge での機能】

録画検索システム02

【録画検索・再生画面例】
